Введение
Поскольку современные центры обработки данных, коммерческие объекты и промышленные объекты становятся все более зависимыми от электроснабжения, перебои в подаче электроэнергии или нестабильность могут иметь катастрофические последствия для систем. Для обеспечения непрерывного электропитания, особенно при критических нагрузках, система статического переключения (STS) стала важным устройством защиты электропитания. STS — это высокоэффективная система, предназначенная для плавного переключения источников питания в случае сбоя, обеспечивающая стабильность и непрерывность нагрузки.
Что такое статическая система передачи (STS)?

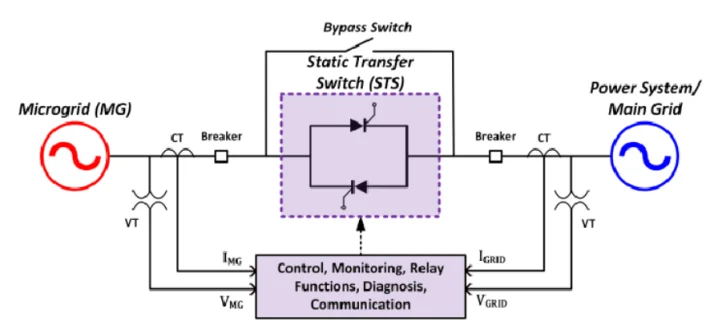

Система статического переключения (STS) — это устройство, которое обеспечивает плавное переключение между двумя или более источниками питания. Его основная функция заключается в автоматическом переключении нагрузки с основного источника питания на резервный, когда основной источник выходит из строя или становится нестабильным, гарантируя, что нагрузка остается бесперебойной.
В отличие от традиционных механических коммутационных устройств, STS основан на полупроводниковых-электронных компонентах, что обеспечивает гораздо более быстрое и надежное переключение. Он обычно используется в средах, требующих высокой надежности и доступности, таких как центры обработки данных, больницы и финансовые учреждения.
Как работает статическая система передачи?
СТС работает на базестатические переключателииавтоматическая система управления. Его основная функция – постоянный контроль состояния основного и резервного источников питания и автоматическое переключение на резервное питание при выходе из строя основного источника. Вот как это работает:
- Мониторинг мощности: Система постоянно контролирует основной источник питания, отслеживая такие параметры, как напряжение, частота и форма сигнала.
- Обнаружение неисправностей: При обнаружении неисправности или нестабильности основного источника питания STS активирует механизм автоматического переключения.
- Мгновенное переключение: STS переключается на резервный источник питания практически мгновенно, обычно за миллисекунды, обеспечивая отсутствие прерывания нагрузки.
- Восстановление питания: Как только основной источник питания будет восстановлен в нормальном режиме, STS автоматически переключится обратно на него.
Основные преимущества статических систем передачи
- Бесшовное переключение: Благодаря использованию статических переключателей STS может выполнять переключение источника за миллисекунды, не прерывая подачу питания на нагрузку. Это критически важно в средах, требующих высокой надежности электропитания.
- Повышенная надежность системы: STS обеспечивает резервные источники питания, гарантируя, что в случае выхода из строя основного источника резервный источник сможет быстро включиться в работу, предотвращая перебои в подаче питания или простой системы.
- Эффективность использования пространства: По сравнению с традиционными механическими распределительными устройствами, STS имеет компактную конструкцию электронного переключения, что экономит место и делает энергосистему более эффективной.
- Никакого ручного вмешательства: После настройки и установки STS автоматически управляет переключением источников питания без вмешательства человека, снижая риск ошибок и затраты на техническое обслуживание.
- Снижение влияния колебаний мощности: Стабилизируя источник питания, STS снижает воздействие колебаний мощности (например, изменений напряжения и частоты) на оборудование, тем самым продлевая срок службы устройств.
Применение статических систем передачи
Статические системы передачи широко используются во многих областях, особенно в средах, где надежность электропитания является главным приоритетом. Вот некоторые типичные случаи использования:
- Фотоэлектрическая система:1.Сеть-подключена/выключена-переключение режима сети
Когда фотоэлектрическая система работает в режиме «сеть-подключена к накопителю энергии», если в сети внезапно произойдет сбой питания, STS немедленно переключит источник питания нагрузки с «сети + фотоэлектрической системы» на «аккумулирующую батарею». Это гарантирует отсутствие перебоев в работе бытовых или промышленных/коммерческих нагрузок (таких как холодильники и серверы).
2. Переключение основного/резервного питания
Некоторые крупные-фотоэлектрические проекты оснащены двумя источниками энергии (например, «ФЭ + электроэнергия» или «ФЭ + дизель-генератор»). STS может служить резервным переключателем для основного и резервного источников питания. Когда основной источник питания (например, фотоэлектрическая фотоэлектрическая система) имеет недостаточную мощность или неисправен, он автоматически переключается на резервный источник питания (например, электроэнергию от сети), чтобы обеспечить стабильное электропитание.
3. Независимая защита критических нагрузок.
Для критически важного оборудования в фотоэлектрических системах (например, систем мониторинга и инверторных блоков управления) STS может быть специально сконфигурирован с двумя источниками питания (например, «основная фотоэлектрическая цепь + резервный источник питания постоянного тока»). Это предотвращает отключение критического оборудования из-за сбоев в главной цепи, которые в противном случае могли бы повлиять на работу всей системы.
- Дата-центры: Центры обработки данных в значительной степени зависят от бесперебойного электропитания, и любое прерывание подачи электроэнергии может привести к сбоям в работе серверов, потере данных или сбоям в обслуживании. STS гарантирует, что электропитание остается стабильным при любых условиях.
- Больницы и медицинские учреждения: Медицинское оборудование, такое как устройства жизнеобеспечения, операционные и другое критически важное оборудование, зависит от надежного источника питания. STS гарантирует, что эти устройства всегда имеют стабильный источник питания, предотвращая потенциально катастрофические последствия сбоя питания.

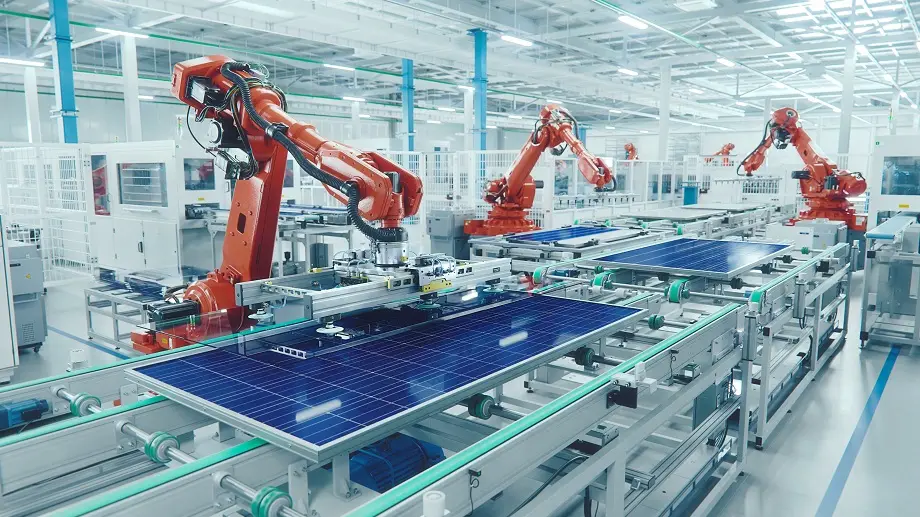

- Системы промышленной автоматизации: Некоторые промышленные производственные линии и автоматизированные системы зависят от постоянного электропитания. Любой сбой в подаче электроэнергии может остановить производство, что повлияет на эффективность и качество продукции. STS обеспечивает бесперебойную работу в таких критических условиях.
Преимущества применения в фотоэлектрических системах
По сравнению с традиционными механическими переключателями (например, контакторами),СТСимеет более заметные преимущества в приложениях фотоэлектрических систем:
- Высокая скорость переключения: время переключения обычно находится в диапазоне миллисекунд (<50ms), much faster than the second-level response of mechanical switches. This prevents sensitive loads (such as computers and precision instruments) from restarting due to power outages.
- Отсутствие воздействия дуги: для переключения используются силовые электронные устройства (например, IGBT), без механических контактов и образования дуги. Это делает его пригодным для сценариев высокочастотного переключения в фотоэлектрических системах и продлевает срок службы оборудования.
- Автоматическое интеллектуальное управление: его можно связать с фотоэлектрическими инверторами и накопителями энергии BMS (система управления батареями). Он автоматически запускает переключение в зависимости от состояния сети и фотоэлектрической мощности, не требуя ручного вмешательства.
Заключение
Система статического переключения (STS) играет решающую роль в обеспечении высокой-надежности и бесперебойного электропитания для критически важных приложений. Его эффективные, быстрые и надежные возможности переключения гарантируют, что перебои в подаче электроэнергии не повлияют на основное оборудование, что делает его незаменимым в центрах обработки данных, больницах, финансовых учреждениях и промышленных системах. Благодаря постоянному развитию технологий системы STS становятся все более интеллектуальными и эффективными, обеспечивая комплексные решения по защите электропитания для разнообразных потребностей.
Ключевые слова
Система статического переключения (СТС), система автоматического управления, импульсные источники питания, автоматическое переключение, источник бесперебойного питания (ИБП)
