Шина солнечных батарей 2BB 3BB 4BB 5BB 9BB 10BB 12BB

Oct 10, 2021

Солнечные элементы из монокристаллического или поликристаллического кремния металлизируются тонкими полосами прямоугольной формы, напечатанными на передней и задней части солнечного элемента. Эти передние и задние контактные полоски называются шинами, шинами или шинами.

Перпендикулярно к сборным шинам расположены металлические и сверхтонкие пальцы, которые действуют как токоприемники, также называемые контактными пальцами, которые соединяются шиной.


Пальцы собирают ток фотоэлектрической генерации и транспортируют его к шинам. Провода вкладок припаяны к шинам, чтобы соединить цепочку ячеек и, таким образом, собирать электрический ток одной цепочки ячеек.


2-шина

125-миллиметровый солнечный элемент с рисунком 2 сборных шин

125mm solar cell 2BB


3-шина

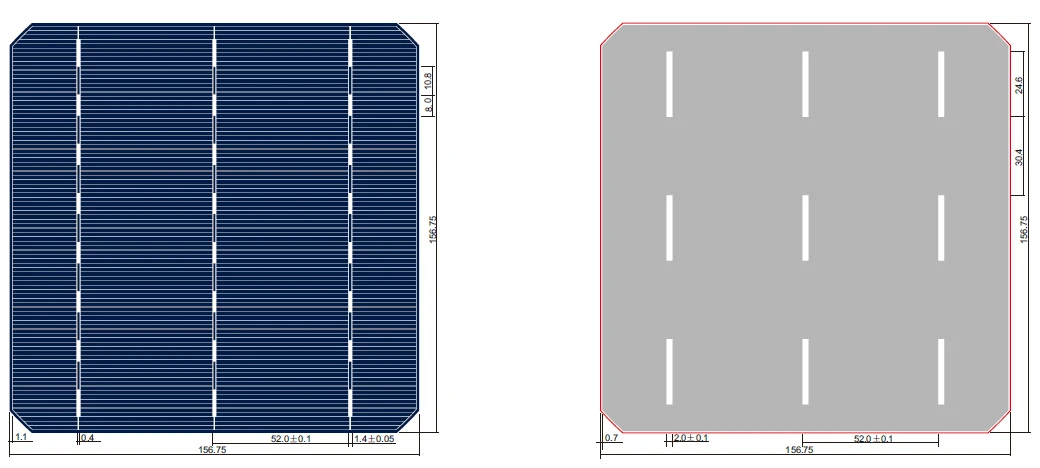

156-миллиметровый солнечный элемент с 3-мя шинами

156mm solar cell 3BB


4-шина

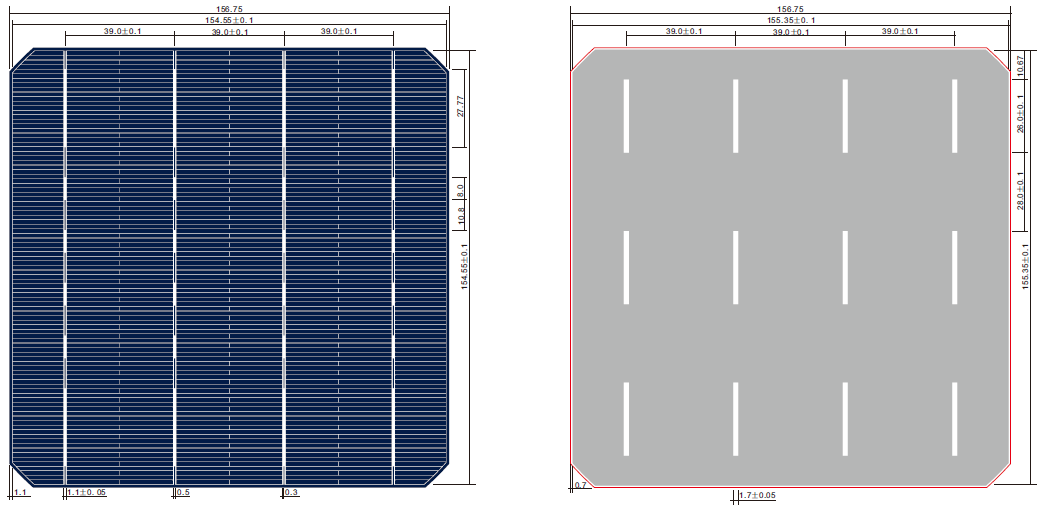

156-миллиметровый солнечный элемент с 4-мя шинами

156mm solar cell 4BB


5-шина

156-миллиметровый солнечный элемент с 5 шинами

156mm solar cell 5BB


9-шина

Двухсторонний солнечный элемент 166 мм с рисунком 9 сборных шин

166mm solar cell 9BB


10-шина

Двусторонний 182-миллиметровый солнечный элемент с 10 шинами

182mm solar cell 10BB


12-шина

Двухсторонний солнечный элемент 210 мм с 12 шинами

210mm solar cell 12BB
