Солнечная фотоэлектрическая (PV) система представляет собой набор подключенных компонентов, состоящих из PV -модулей, солнечного инвертора и смещения - на - системе (BOS), которая может генерировать и сохранять генерацию солнечной энергии. Достижение оптимальной эффективности в фотоэлектрической системе требует оптимизации многочисленных факторов и понимания функциональности и конфигурации компонентов. Кроме того, овладение методами мониторинга и надежные инженерные методы имеют решающее значение для обеспечения долговечности фотоэлектрической системы. Вот 8 различных программных программ для разработки солнечных фотоэлектрических систем.
1 Homer Pro - Homer Energy, США
2 PV F - Диаграмма - F - программное обеспечение, США
3 Pvplanner - Solargis, Slovakia
4 Pvsyst - Pvsyst SA, Швейцария
5 RetScreen - Природные ресурсы Канада, Канада
6 Модель системного консультанта (SAM) - Национальная лаборатория возобновляемой энергии (NREL), США
7 Solar Pro - Laplace Systems, Япония
8 Гелиоскоп - Aurora Solar, США
Сравнения этих программ были проведены, чтобы выяснить, насколько хорошо каждый находится в проектировании и моделировании солнечных энергетических систем. Анализ был проведен с акцентом только на мощность SPV и, следовательно, программы, которые имитируют другие источники возобновляемых источников энергии, такие как ветер, биомасса и т. Д., Не обязательно получают больше предпочтений. Основываясь на индивидуальной попытке автора использовать эти программы в соответствии с постоянными параметрами проекта, рейтинги были предоставлены в конце статьи. Были рассмотрены следующие критерии:
-
Функции и USP
-
Пользовательский интерфейс
-
Исторические данные о погоде
-
Информация о модуле и инверторе
-
Ценообразование
-
1 Гомер Про
Разработанный NREL (Национальная лаборатория возобновляемой энергии) США, а затем расширенная и распределенная и распределенная Homer Energy - это программное обеспечение для оптимизации сетки Micro -. Гомер означает модель гибридной оптимизации для нескольких энергетических ресурсов и поставляется с инструментами моделирования, оптимизации и чувствительности.
Капекс и расчет OPEX возможны с использованием мастера проекта. Моделируйте несколько источников энергии. Добавьте несколько нагрузок. Такие факторы, как скорость ветра, стоимость топлива и штрафы за выбросы, могут быть включены в расчет. Поиск по месту по имени возможно. Не специально предназначен для солнечной PV. Не генерирует данные кривой IV или анализ затенения. Также отчет по производству электроэнергии PV является менее полным и подробным из -за ограниченной информации о данных о погоде и данных модулей. Многие факторы потерь во время производства PV не добавляются к расчетам.
Схематическое представление полезно. Графическая система меню - плюс. Не интуитивно понятно и слишком много параметров, которые будут добавлены вручную.
Может импортировать данные TMY2/TMY3 с веб -сайта NREL. Также данные НАСА и Solargis могут быть импортированы с их веб -сайтов. Не поставляется в комплекте с данными о свободной погоде.
Может импортировать данные модуля. В программу включены только 8 модулей (включая 1 общие) и 8 (включая 1 общие) инверторы.
Облачное лицензирование доступно. Полностью загруженная постоянная версия, доступная в коммерческой 4200 долл. США/млн. Ир.
Получите свою 30-дневную бесплатную пробную версию здесь
Скриншоты Гомер версии x 64 3.6.3
(Рис.1а) Интерфейс дизайна со схематическим представлением
(Рис.1b) Отчет моделирования
2 PV F - Диаграмма
Разработанный факультетами Университета Висконсина, диаграмма PV F - - это программа проектирования анализа системы PV, которая использует данные солнечного излучения для расчета производства PV Power, не учитывая вариации, вызванные PV -модулями, инверторами и другими переменными. Эта программа предназначена для академических целей.
Простая программа, которая вычисляет выходной сигнал PV энергии на основе общего модуля и инвертора. Все данные, которые должны быть добавлены вручную, и поэтому трудно быстро сравнить данные генерации путем переключения данных модуля, емкости сайта или местоположения. Нет анализа затенения. Не подходит для расчета PV мощности в условиях реального мира. Простой график или табличные данные могут быть сгенерированы, но не могут быть экспортированы.
Очень простые и удобные для расчета, когда данные вводятся вручную для каждого параметра. Это коллекция электронных таблиц с включенным макросом. Очень ограниченная автоматизация и не доступны волшебников.
300 локаций связаны с программным обеспечением. Нет возможности импортировать данные о погоде из общих источников, таких как TMY3. Данные могут быть добавлены только вручную.
Нет применения для данных модуля или инвертора, которые должны быть добавлены к расчету.
Студент 400 долларов США/INR 26 750 Академические доллары США/40 000 млн. Ин.
Скачать демонстрационную версию здесь
Экриншоты PV F - Версия 3.55W
(Рис.2A) Интерфейс проектирования с ручным экраном ввода данных

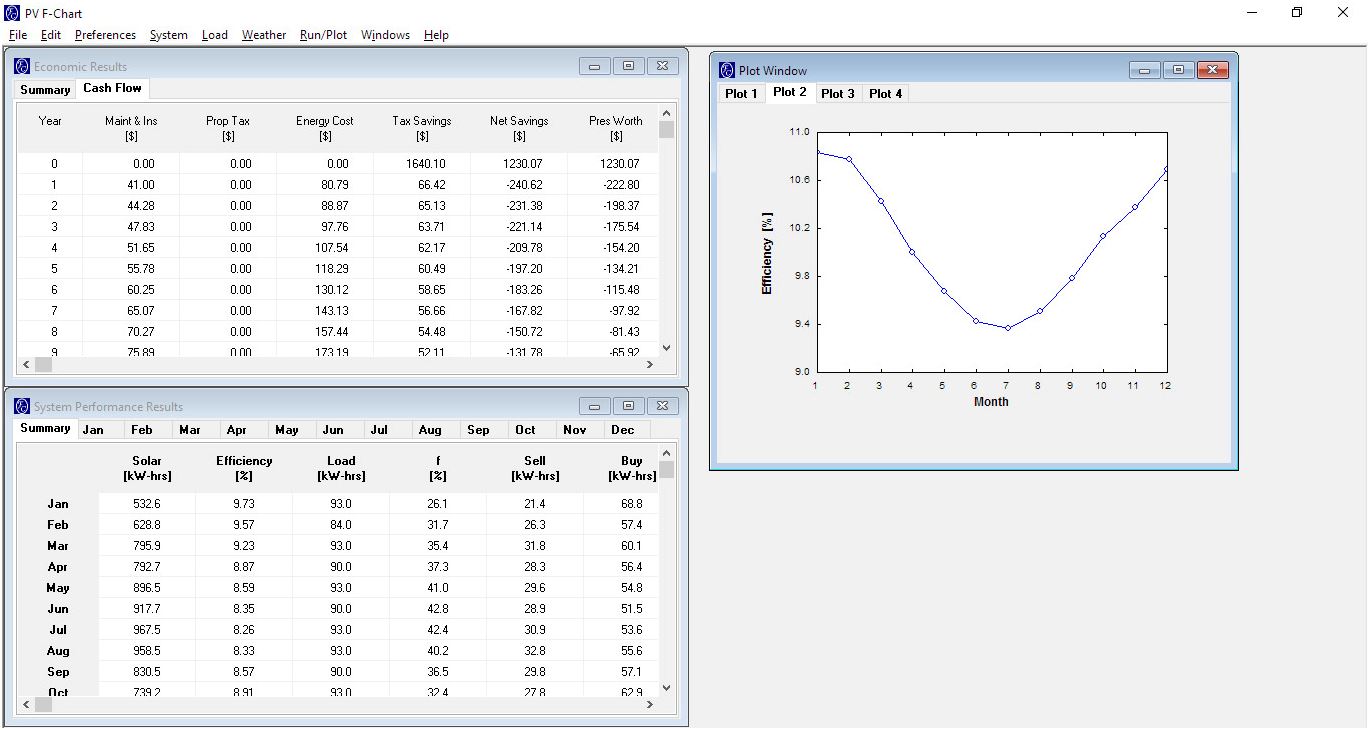

(Рис.2B) Ежемесячное поколение, экономические расчеты и эффективность
3 Pvplanner
Это программное обеспечение поступает из поставщика базы данных солнечных ресурсов Solargis. Это облачное программное обеспечение, которое работает на платформе SAAS (программное обеспечение как сервис) и утверждает, что их данные очень точны и предлагает строгий системный подход к проверке, повышающий надежность данных.
Точные спутниковые данные позволяют пользователю провести оценку солнечного излучения и потенциала PV мощности местоположения и генерировать отчет на 14 языках. Он автоматически рассчитывает затенение местности, однако нет вариантов для настройки окружающих конструкций или для анализа затенения. Он доступен только в качестве онлайн -версии, поэтому подключение к Интернету является обязательным. Позволяет компаниям использовать свой API и получить доступ к Solargis через сторонние приложения.
На основе моделирования легкая настройка за три шага. Интерактивные карты солнечных ресурсов высокого разрешения (IMAP) позволяют пользователям точно определить местоположение сайта. Интерфейс аккуратный и интуитивно понятный, но на производительность интерфейса может повлиять скорость подключения к Интернету, что является недостатком онлайн -программного обеспечения.
Долгосрочные годовые и ежемесячные данные включены в базовый пакет. Не существует возможности импорта других типов данных, таких как НАСА, метеонорм, SAM или записанные пользовательские данные.
Использует общие модули, которые основаны на 18 обычно используемых модулях различных маков, и пользователи выбирают между модулями CSI, CDTE и CIS. Инвертор также является общим, где пользователь может определить эффективность. Они утверждают, что изменение в большинстве модулей составляет не более 1,22%, что меньше, чем вариация солнечного излучения, следовательно, необходимость иметь модуль и базу данных инверторов не возникает.
Одно место и отсутствие функции карты - 560 долларов США/INR 37 500 в год. Несколько местоположений и отсутствие функции карты - 1700 долларов США/млн. В год в год. Несколько местоположений + Функция карты + Прямое нормальное излучение данных (DNI) - 3600 долларов США/INR 241 500 в год.
30 - Дни бесплатный пробный тест
Скриншоты Pvplanner версии 2.0
(Рис.3a) Интерактивная функция IMAP, которая позволяет пользователю определить местоположение
(Рис.3b)
(Рис.3C) Данные солнечного излучения выбранного местоположения
(Рис.
4 Pvsyst
Разработанный швейцарским физиком Андре Мермудом и инженером -электриком Мишелем Виллосом, это программное обеспечение считается стандартом для проектирования и моделирования фотоэлектрической системы по всему миру. Разработчики утверждают, что это программное обеспечение предназначено для использования архитекторами, инженерами, исследователями и студентами.
Быстрая оценка производства на этапе планирования проекта, подробное исследование, размеры, почасовая оценка и генерация отчетов являются его ключевыми функциями. Удобный инструмент проектирования для проектирования и оценки фотоэлектрической системы. Совредтно имитирует большинство параметров, которые требуются дизайнерами PV -системы и помогают создать комплексный отчет о моделировании.
Позволяет высокий уровень контроля различных факторов. Там, где эта программа отстает, является ее способностью обрабатывать анализ тени. Его перспективный инструмент вылетает при повторяющемся использовании и чувствует себя нестабильным моделированием затенения и не дает никаких визуальных сигналов затенения. Экран программы не может быть максимизирован, поэтому может быть утомительным, чтобы увидеть все параметры при использовании небольшого монитора.
Последний файл данных Meteonorm. Может также около 15 различных источников данных, охватывающих большинство регионов по всему миру. Также может импортировать определенные пользовательские данные.
База данных в комплекте из Photon Publication, в которой перечислены тысячи модулей и моделей инвертора. Также может ввести пользовательские данные.
Ограниченная версия позволяет до 30 кВт установки и суда для 1040 долларов США/INR 70 000. Неограниченные версионные суда за 1351 долл. США/INR 90 685
Скриншоты Pvsyst версии 6.47
(Рис.4A) Экран настройки проекта
(Рис.4b) Параметры моделирования проекта
(Рис.4C) Установка коэффициентов потери
(Рис.4D) Анализ затенения с использованием перспективного инструмента
(Рис.4E) Инструмент оптимизации параметров

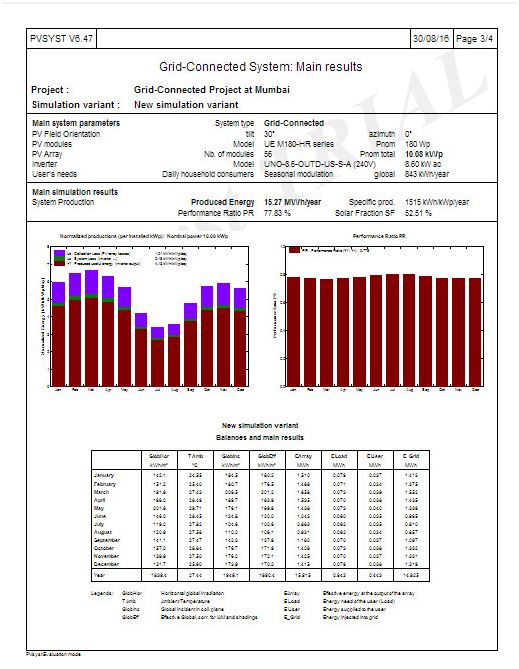

(Рис.4F) Отчет Сводка
(Рис.4G) Отчет о производстве энергии
(Рис. 4H) Отчет потерь с указанием различных факторов
5 RetScreen
Разработано National Resources Canada, это программный инструмент программного обеспечения для анализа проектов чистой энергии на основе Excel -, который помогает лицам, принимающим решения, быстро и недорого определять техническую и финансовую жизнеспособность потенциальной возобновляемой энергии, энергоэффективности и проектов CO - генерации.
Бесплатная программа, состоящая из макро -включенной электронной таблицы, в которой есть все формулы для расчета различных видов источников энергии, включая солнечную PV, и позволяет пользователю рассчитать производство электроэнергии PV на основе местоположения, анализировать затраты и определять осуществимость проекта. Хорошо для студентов и удобный инструмент для тех, кто может захотеть взглянуть на инвестиции и возвращать солнечный PV -проект на ранней стадии. Не имеет никакого анализа затенения или функции отчетности.
Довольно прост в использовании, так как это обычная таблица Excel, к которой привыкли большинство пользователей и имеют макросы с параметрами на выбор из раскрывающихся списков. Существует не так много возможностей изменения этих значений и процентов.
Поставляется с историческими данными о погоде из базы данных НАСА, которая охватывает все крупные города по всему миру. Нет возможности добавления других источников данных или пользовательских данных.
Поставляется с ограниченным количеством модулей, но не инверторов. Не существует возможности для добавления пользовательских модулей или данных инвертора.
Бесплатно. Доступно для загрузки с сайта Канады National Resources.
Получите бесплатную копию здесь
Скриншоты RetScreen версии 4
(Рис.5A) На главном экране, где выбираются детали и место
(Рис.5b) Выбор климатических данных
(Рис.5C) Выбор модуля и желаемого рейтинга
(Рис.
6 Модель системного консультанта (SAM)
Свободное программное обеспечение, разработанное Министерством энергетики США (DOE) и Национальной лабораторией возобновляемых источников энергии (NREL), представляет собой эффективность и финансовая модель, предназначенная для того, чтобы помочь в принятии решений (с учетом данных США и энергетических политик) на этапе планирования проекта.
SAM делает прогнозы производительности и оценки затрат энергии для сетки - подключенных энергоэффективных проектов на основе установки и эксплуатационных затрат и параметров проектирования системы, указанных пользователем. Имеет пресеты для различных типов финансовых моделей, используемых в США, и пользователь может выбрать подходящий вариант и предоставить входные данные для запуска моделирования и создания отчетов о генерации, убытках и финансовых показателях. Не предлагает анализ затенения, но может импортировать эти данные из Pvsyst.
Требуется много ручного ввода данных, и если вы человек, у которого нет опыта в дизайне фотоэлектрической системы, вы можете найти его немного ошеломляющим.
Загружает данные из национальной базы данных Солнечного излучения, которая охватывает многие города со всего мира. Позволяет импортировать данные TMY2, TMY3 и EPW.
Большая база данных модулей и инверторов, перечисленных CEC (Калифорнийская комиссия по электричеству) и национальные лаборатории Sandia, связана с программным обеспечением или может быть свободно загружена.
Бесплатно.
Получите бесплатную копию здесь
Скриншоты SAM Версия 3.14
(Рис.6a) Выбор местоположения проекта
(Рис.6b) Выбор модуля и желаемого рейтинга
(Рис.6c) Редактор расчета затенения
(Рис.6d) Запуск симуляции

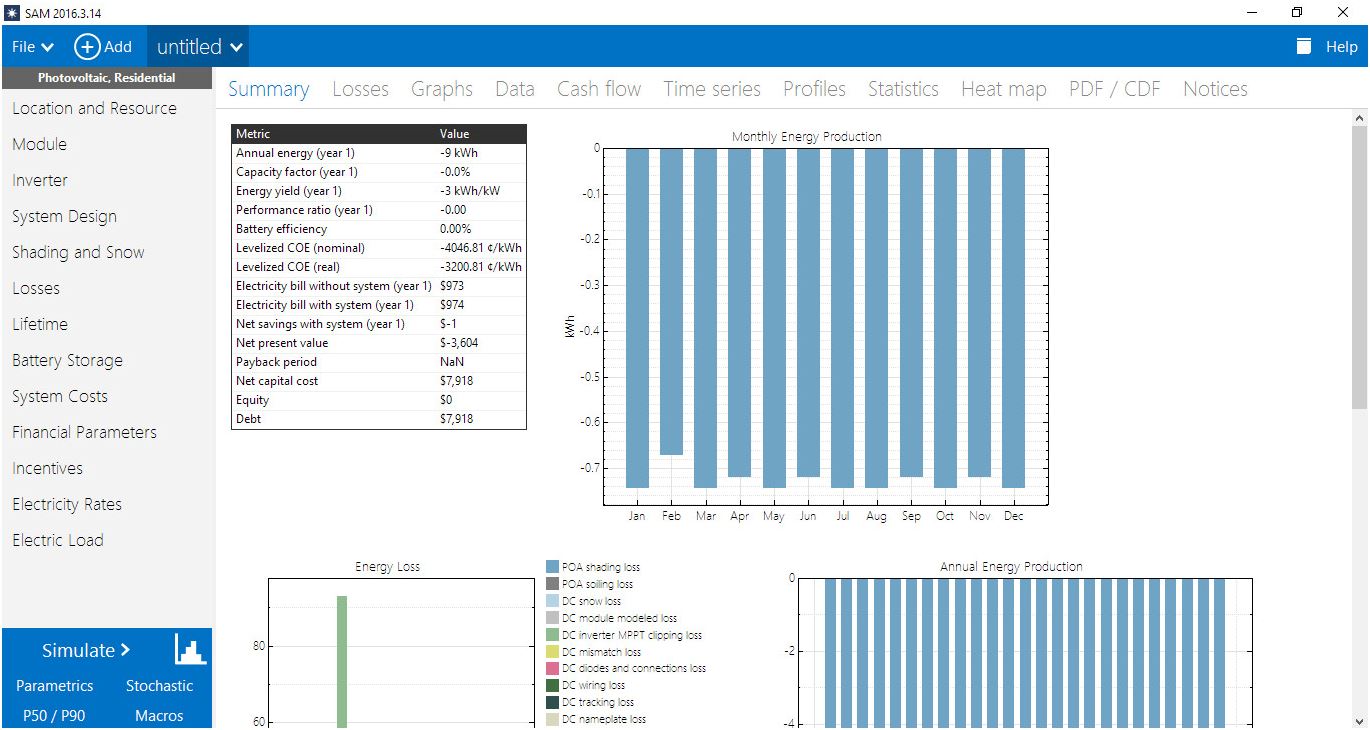

(Рис.6e) Отчет моделирования
7 Solar Pro
Это единственное программное обеспечение в списке MNRE, которое предлагает минуту - от - Минутный расчет, что делает его одним из самых точных, а также единственного программного обеспечения, предлагающего интерактивный 3D -интерфейс пользователя, который позволяет визуализировать установку PV -системы и видит изменения в реальном времени на выработку затенения и электроэнергии, перемещая объекты в 3D -пространстве.
Предлагая высокие уровни точности производства энергии PV из -за ее уникальной минуты - от - Минированной формулы расчета, которая принимает кумулятивное чтение киловатта вместо обычного среднего числа часового чтения киловатт, принимаемого большинством других программ. Кроме того, это подробный интерактивный анализ вблизи затенения позволяет пользователю точно определить конкретные области, которые затронуты, и вносят необходимые изменения в дизайне для улучшения генерации. Также стоит упомянуть функцию карты, которая помогает рисовать макет сайта с помощью спутниковых снимков.
Один из самых пользователей - дружественных пользовательских интерфейсов. Мастер моделирования направляет пользователя быстро настроить установку, будь то проект на крыше или уровне мегаватта. Среда 3D CAD позволяет пользователю интерактивно создавать окружающую среду вокруг нее, перетаскивая и сбрасывая 3D -объекты. Точные анимации отображают влияние затенения на модули, и пользователи могут регулировать положение объектов, поступающих на пути солнца, и сразу же увидеть результат на пораженных модулях. Встроенная - функция карты сохраняет дизайнер, необходимое для проведения визуального обзора сайта и расчета области.
Программное обеспечение поставляется в комплекте с данными сотен погодных станций по всему миру. Пользователь также может импортировать метеономер, солнечную ГИС или сгенерированные пользователем данные, сохраненные в табличном формате.
Поставляется в комплекте с более чем 25 000 модулей и инверторов, перечисленных в базе данных Photon. Пользователь также может выбрать универсальные модули и инверторы из списка, который позволяет пользовательскому настройку параметров.
Образовательная версия по цене 1300 долларов США/INR 90 000 Коммерческая версия поступает в размере 2050 долларов США/137 000 млн. Ин.
30 дней бесплатной пробной версии
Скриншоты Solar Pro версии 4.3
(Рис.7a) Мастер моделирования обеспечивает шаг - от - шаг
(Рис.7B) 3D -интерфейс CAD, показывающий интерактивную затенение и строительство здания
(Рис.7C) Встроенная - в Microsoft Bing Map
(Рис.7d) Функция установки Auto Array, которая позволяет легко наложить модули на крыше
(Рис.7e) Функция отображения тени, которая определяет модули, затронутые затенением

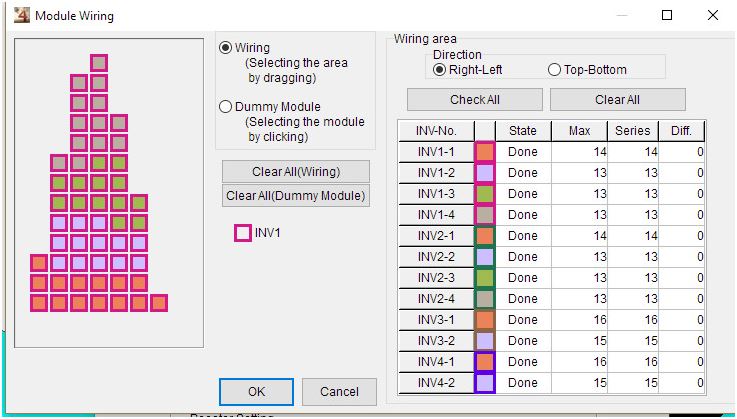

(Рис.7F) Легко изменить направление проводки для оптимизации системы
(Рис.7G) Настройка различных коэффициентов с учетом факторов потери
(Рис. 7H) Минута - от - Минутный расчет мощности Накопленные киловатты каждую минуту
(Рис. 7i) Граф мощности, генерируемый после моделирования
(Рис.7J) I - V Расчет кривой и экспорт в функцию CSV
(Рис.7K) Отчет моделирования с подробными данными 12-месячного поколения и экономического анализа
Резюме баллов (в целом и специфичные для критериев)
(Автор хотел бы поблагодарить разработчиков программного обеспечения за поддержку претендентам, которые планируют воспринимать дизайн PV System в качестве профессии, позволяя пользователям свободно загружать, попытаться оценить свои программы. Именно в этом духе был создан этот отчет, пытаясь подчеркнуть, какой уникальный опыт предлагает каждый из этих программ, и не обязательно, как каждый оценивается по другим).

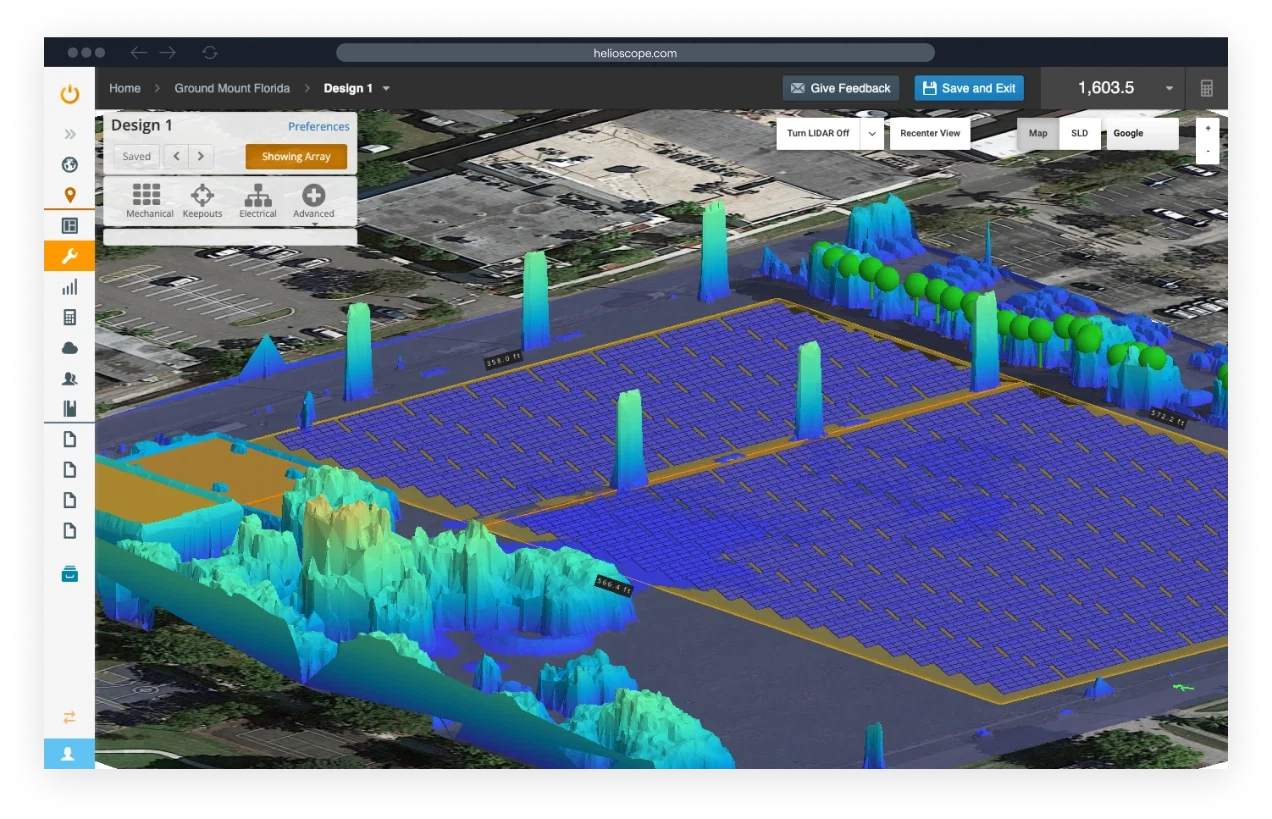

8 Гелиоскоп
Helioscope обеспечивает сложную платформу на основе Web -, которая подчеркивает простоту, не жертвуя аналитической мощностью, делая сложный проектирование системы и энергетическое моделирование доступным для солнечных специалистов различных уровней опыта.
Ключевые функции:
Интуитивно понятный пользовательский интерфейс
Helioscope предоставляет интуитивно понятное и простое - для - Использование интерфейса, позволяя пользователям быстро создавать и изменять проекты солнечных проектов с использованием инструментов Drag- и - Drop и интерактивных картинов.
Точное моделирование производительности
Используя передовую технологию физического моделирования, программное обеспечение точно прогнозирует производительность фотоэлектрических систем в различных условиях. Гелиоскоп рассматривает несколько факторов, включая затенение, температуру, азимут и наклон, обеспечивая надежные прогнозы производства энергии.
Анализ тени
Мощная функция анализа тени позволяет подробно моделировать и анализировать влияние затенения на солнечные батареи с помощью зданий, деревьев и других препятствий, помогая пользователям максимизировать эффективность системы.
Системная оптимизация
Пользователи могут оптимизировать конфигурацию системы, включая выбор модуля, конфигурацию инвертора и электрическую конструкцию. Гелиоскоп автоматически генерирует оптимальное решение, помогая пользователям принимать обоснованные решения в процессе проектирования.
Отчеты проекта
Создайте подробные отчеты о проектах, включая прогнозы производительности, чертежи системного проектирования и экономический анализ. Эти отчеты неоценимы для проектных предложений и клиентских коммуникаций, улучшая профессионализм и доверие к проектам.
Helioscope обеспечивает комплексную поддержку солнечных проектов, от первоначального проектирования до окончательной реализации, обеспечивая эффективность и эффективность стоимости проекта -.
