【Внедрение продукции】
Клетка | Мононуклеоз |
Кол-во ячеек | 144（6×24） |
Номинальная максимальная мощность (Pmax) | 550W |
Максимальная эффективность | 21.3% |
Распределительная коробка | IP68 |
Максимальное напряжение системы | 1000 В / 1500 В постоянного тока |
Рабочая Температура | -40℃～+85℃ |
【Описание продукта】
Солнечная панель высокой мощности 550 Вт Изготовленная из солнечных элементов PERC 11BB, эта серия высокопроизводительных модулей обеспечивает наиболее экономичное решение для снижения LCOE любых фотоэлектрических систем, больших или малых. Технология Half-cut - это буквально обычные солнечные элементы, разрезанные пополам.
【Ключевая особенность】
【Размер фотоэлектрического модуля】
【Электрические данные в STC】
Номинальная максимальная мощность (Pmax) [Вт] | 525 | 530 | 535 | 540 | 545 |
Напряжение холостого хода (Voc) [В] | 49.15 | 49.3 | 49.45 | 49.6 | 49.75 |
Максимальное напряжение питания (Вмп) [В] | 41.15 | 41.31 | 41.47 | 41.64 | 41.8 |
Ток короткого замыкания (Isc) [A] | 13.65 | 13.72 | 13.79 | 13.86 | 13.93 |
Максимальный ток мощности (имп.) [A] | 12.76 | 12.83 | 12.9 | 12.97 | 13.04 |
Эффективность модуля [%] | 20.3 | 20.5 | 20.7 | 20.9 | 21.1 |
Допуск мощности | 0~+5W | ||||
Температурный коэффициент Isc (α_Isc) | 0.046%/℃ | ||||
Температурный коэффициент Voc (β_Voc) | -0.277%/℃ | ||||
Температурный коэффициент Pmax (γ_Pmp) | -0.351%/℃ | ||||
STC | Энергия излучения 1000 Вт / м², температура ячейки 25℃, AM1.5G | ||||
【Электрические характеристики при NOCT и условиях эксплуатации】
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ В НОЧЬ | |||||
ТИП | 525 | 530 | 535 | 540 | 545 |
Номинальная максимальная мощность (Pmax) [Вт] | 397 | 401 | 405 | 408 | 412 |
Напряжение холостого хода (Voc) [В] | 46.05 | 46.18 | 46.31 | 46.43 | 46.55 |
Максимальное напряжение питания (Вмп) [В] | 38.36 | 38.57 | 38.78 | 38.99 | 39.2 |
Ток короткого замыкания (Isc) [A] | 10.97 | 11.01 | 11.05 | 11.09 | 11.13 |
Максимальный ток мощности (имп.) [A] | 10.35 | 10.39 | 10.43 | 10.47 | 10.51 |
НОКТ | Энергия излучения 800 Вт / м², температура окружающей среды 20℃, скорость ветра 1м / с, AM1.5G | ||||
УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
Максимальное напряжение системы | 1000 В / 1500 В постоянного тока (IEC) |
Рабочая Температура | -40℃~+85℃ |
Максимальный серийный предохранитель | 25A |
Максимальная статическая нагрузка, спереди | 5400 Па |
Максимальная статическая нагрузка, спина | 2400 Па |
НОКТ | 45±2℃ |
Класс приложения | Класс А |

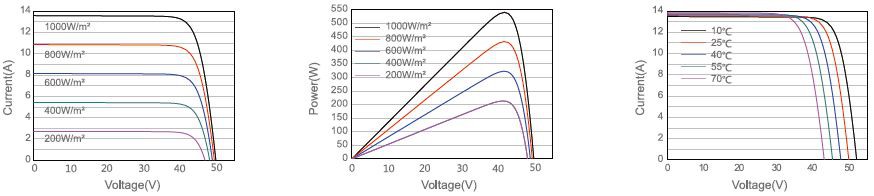

【Кривые вольт-амперной характеристики】
【Механические данные】
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Клетка | Мононуклеоз |
масса | 28,6 кг ± 3% |
Габаритные размеры | 2279 ± 2 мм × 1134 ± 2 мм × 35 ± 1 мм |
Размер поперечного сечения кабеля | 4мм2 |
Кол-во ячеек | 144(6x24) |
Распределительная коробка | IP68, 3 диода |
Коннектор | QC 4.10 (1000 В) / QC 4.10-35 (1500 В) |
Длина кабеля (включая разъем) | 1300 мм (+) / 1300 мм (-) |
Конфигурация упаковки | 31 ПК / поддон, 620 ПК / 40-футовый контейнер |
【Сертификация】
【Гарантия】
